Per un’architettura trasparente che soddisfi esigenze sempre più ambiziose non servono solo ampie superfici vetrate. È solo grazie all’impiego di profili dall’estetica minimalista e snella che si ottiene un risultato impeccabile. La nuova facciata panoramica Schüco FWS 35 PD Panorama Design viene ora a colmare il divario tra i requisiti di estetica e di snellezza. La facciata in alluminio offre sezioni in vista di soli 35 mm e, allo stesso tempo, vanta valori di isolamento termico a livello di Casa Passiva.
Sistema per facciate in alluminio
a montanti e traversi
Facciata Schüco con installazione Rosso Serramenti
Schüco FWS 35
Nuovo design estremamente esclusivo ed elegante per una facciata completamente trasparente.
La facciata Schüco FWS 35 PD Panorama Design è indicata per tutti gli edifici di pregio, sia residenziali che commerciali.
Oltre all’eccellente qualità architettonica del sistema, particolare attenzione è stata prestata anche alla semplicità e all‘efficienza di lavorazione e posa in opera. Nuovi componenti preassemblati velocizzano considerevolmente i processi di costruzione. Un sistema ottimizzato di aggancio alle strutture edilizie e l’innovativo fissaggio brevettato delle copertine riducono la necessità di interfacce e consentono un montaggio più efficiente e sicuro, con buone tolleranze.
Libertà architettonica nella progettazione e nella realizzazione
Con una nuova concezione di piattaforma onnicomprensiva per le facciate a montanti e traversi in allumino, i sistemi per facciate Schüco FWS (Façade Wall System) soddisfano le esigenze più elevate per i sistemi di facciate in alluminio. Esso offre ai progettisti una nuova dimensione di libertà di progettazione, combinata con le migliori caratteristiche prestazionali e la convenienza economica.
Con Rosso Serramenti, ogni facciata continua diventa un elemento architettonico distintivo, che unisce estetica, luce naturale e prestazioni tecniche di alto livello, rendendo ogni edificio più moderno, sostenibile e confortevole.

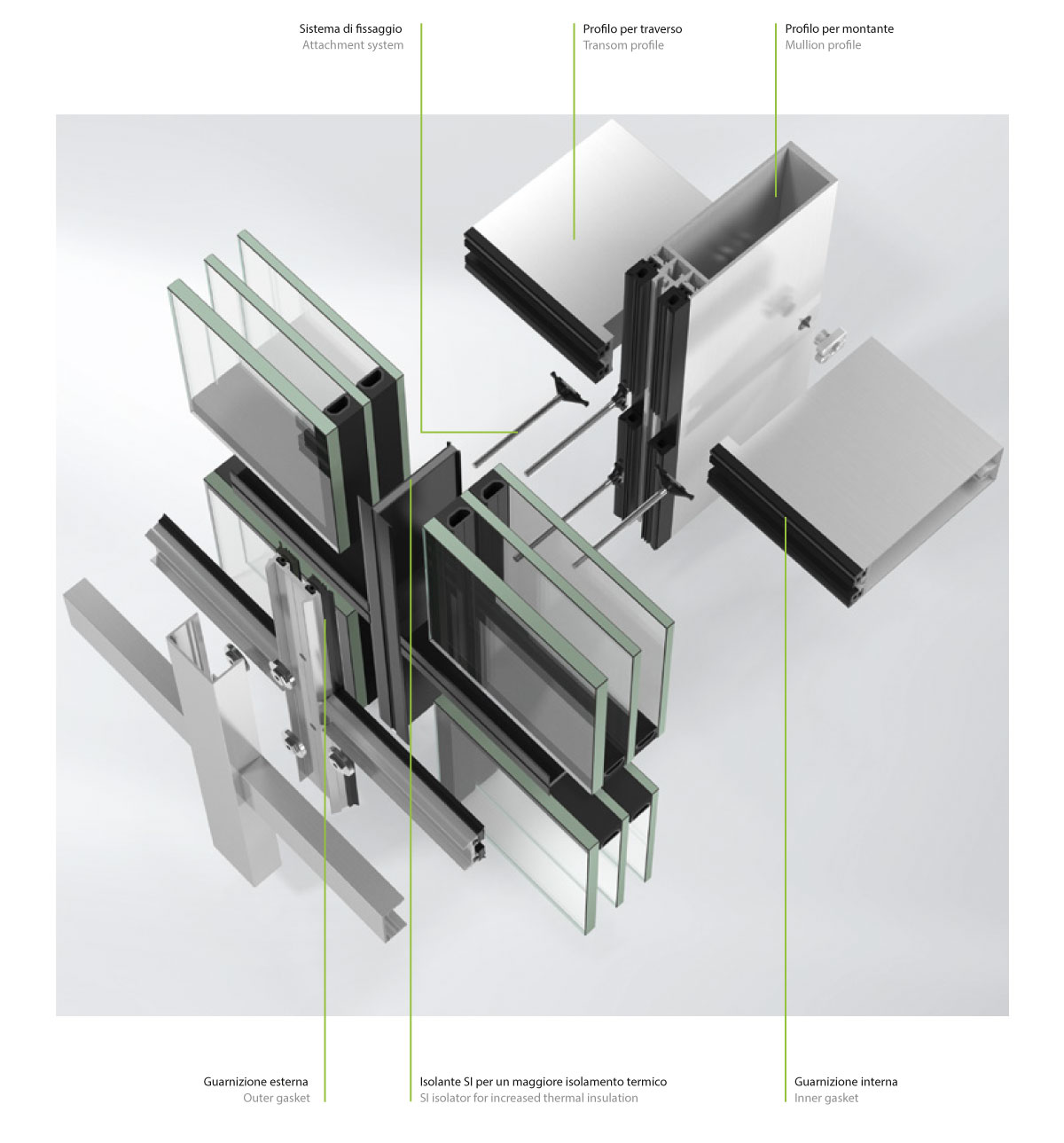

Componenti del sistema

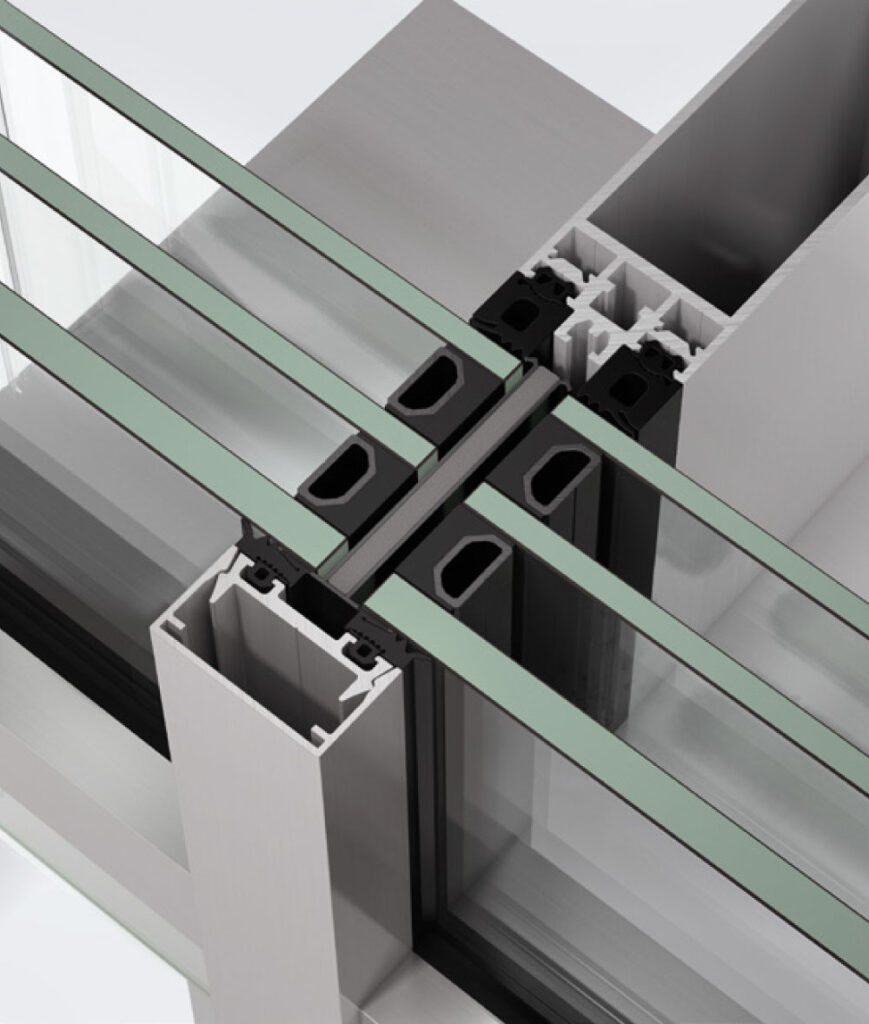

Sistema di profili
Raggiatura dei profili con spigoli vivi e una sezione in vista di 35 mm caratterizzano la gamma rielaborata di profili nel sistema Schüco FWS 35 PD. Si tratta di una soluzione semplice per tutti i tipi di traversi continui, grazie a tre livelli totali di drenaggio. Per applicazioni impegnative in termini strutturali sono disponibili i traversi HD (Heavy Duty) sviluppati internamente.
Sistema di isolamento termico
Nuovo sistema di isolamento termico a due livelli. Oltre a una versione HI con valori Uf fino a 1,2W/(m2K), il sistema include una versione SI con certificazione Casa Passiva, con valori fino a 0,89W/(m2K). Grazie alla riduzione della sezione in vista, anche in questo caso il valore Ucw viene significativamente ridotto.
Sistema di fissaggio
Sviluppando un sistema di fissaggio completa- mente nuovo, è ora possibile ridurre per la prima volta la sezione in vista a 35 mm. In tal senso, è stata prestata particolare attenzione all‘affidabilità e all‘efficienza di realizzazione.
Sistema di guarnizioni
Il sistema di facciate Schüco FWS 35 PD è stato sviluppato sullo stesso sistema di guarnizioni interne di Schüco FWS 50, così da rendere possibile la combinazione con altri prodotti che rientrano in questo sistema. Ciò consente diverse applicazioni, come parapetti opachi a pressione uniforme, semplice integrazione di elementi a inserimento e l‘uso di sistemi derivanti dal sistema base per l‘attacco alla muratura.

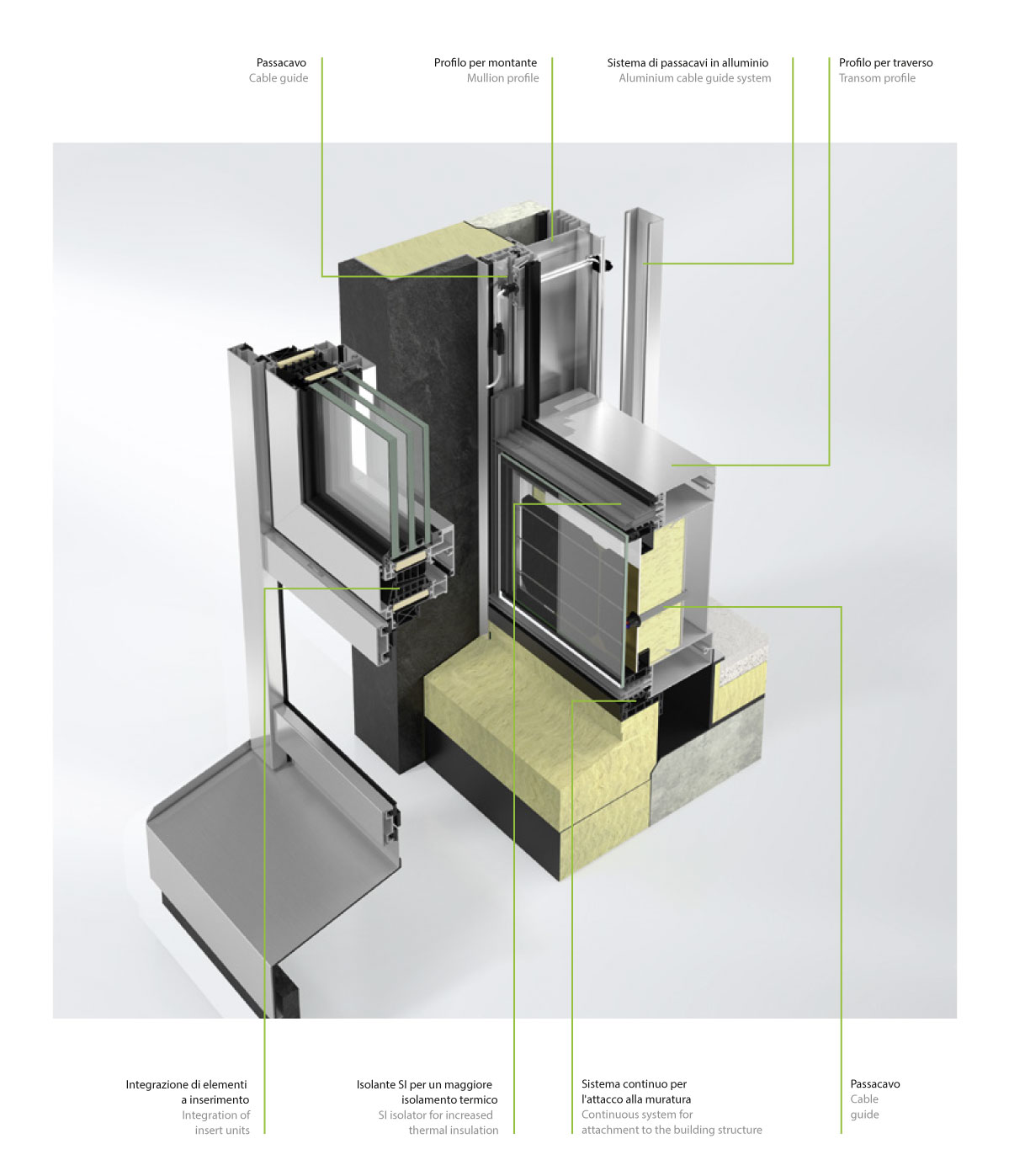

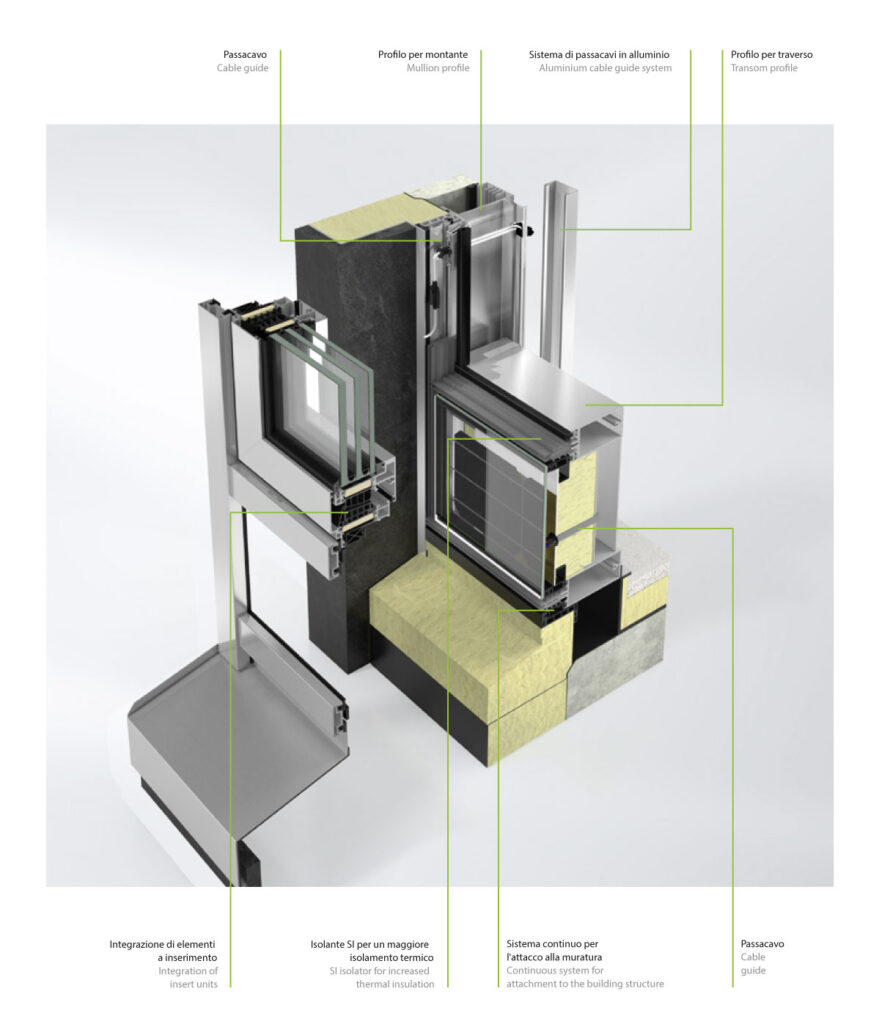

Schüco FWS 50/FWS 60
La nuova facciata Schüco FWS 50 / FWS 60 a montanti e traversi coniuga semplicità di realizzazione con un’elevata efficienza energetica, conforme allo standard Casa Passiva
La facciata Schüco FWS 50/FWS 60 definisce nuovi standard di riferimento in termini di lavorazione ed efficienza energetica. Per sviluppare ulteriormente i sistemi ormai collaudati, ci si è concentrati in particolare sull’ottimizzazione della lavorazione in fabbrica e della posa in opera in cantiere. Nuovi componenti preassemblati permettono, ad esempio in officina, di velocizzare e quindi di razionalizzare i processi di realizzazione.
Massima libertà progettuale e integrazione tecnologica
La facciata Schüco FWS 50/FWS 60 offre agli architetti numerose possibilità creative e di combinazione – compresa la variante SI con certificazione Casa Passiva – nelle sezioni in vista più diffuse.
In futuro lastre molto pesanti potranno essere anche più facili da realizzare, grazie alla nuova gamma di supporti per il vetro, e avranno sempre lo stesso livello di trasferimento del carico.
Un nuovo sistema di canaline passacavo permette al serramentista di integrare in tutta sicurezza le componenti elettriche nella facciata a montanti e traversi.
Componenti del sistema

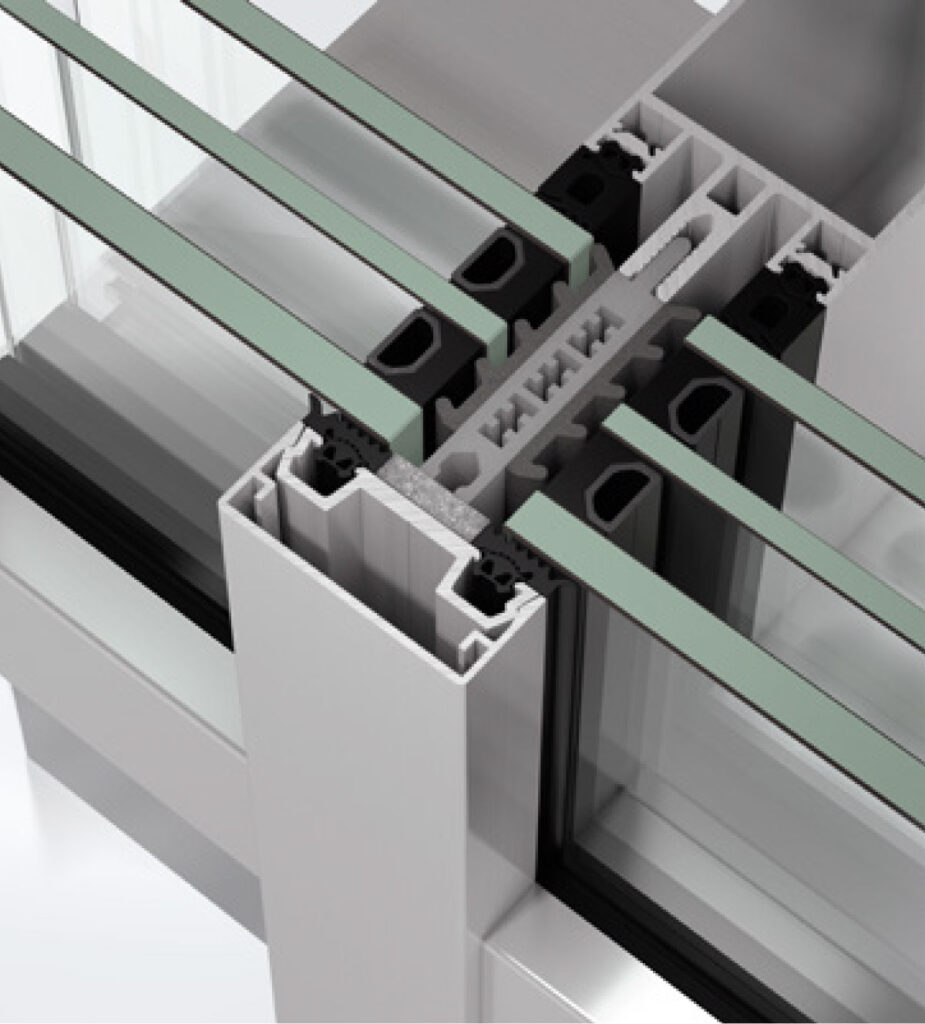

Sistema di profili
I profili per montanti e traversi sono disponibili con profondità costruttiva incrementale, da 50 mm a 250 mm Sono disponibili anche montanti e traversi elettrici speciali per il cablaggio a scomparsa nella facciata. Un nuovo sistema passacavo in alluminio, installabile anche successivamente e quasi invisibile sul retro del profilo, rende possibile la posa di cavi elettrici in modo sicuro e flessibile.
Integrazione di funzioni
La facciata di Schüco non è solo un involucro edilizio; è anche una piattaforma per i sistemi meccatronici. L’installazione affidabile e razionale dei cavi nella facciata è resa possibile dal nuovo sistema passacavi, che facilita l’integrazione di finestre ad apertura automatica con le apparecchiature Schüco TipTronic, i sistemi fotovoltaici integrati nell’edificio (BIPV) e l’enfatizzazione della facciata tramite luci a LED con Schüco LightSkin o con strumenti pubblici- tari esterni tradizionali.
Sistema di isolamento termico
Il sistema SI (Super Insulation), certificato dall’Istituto Casa passiva di Darmstadt, consente di raggiungere un livello elevato di efficienza energetica. La nuova generazione di isolanti SI vanta un valore lambda impressionante e qualità di fabbricazione eccellenti. La versione HI (High Insulation) offre l’isolamento termico a livello di casa passiva grazie all’utilizzo ottimizzato dei materiali. La gamma viene completata da un sistema con isolamento termico standard: esiste pertanto una soluzione adatta per tutte le regioni climatiche.
Sistema di guarnizione
Affidabilità fin dalla fase di progettazione. Il nuovo sistema continuo per l’attacco dei sistemi di facciate alla muratura, basato su Schüco SimplySmart, assicura rapidità e semplicità in fase di progettazione e di realizzazione. Riducendo al minimo le interfacce tra categorie di opere adiacenti si accresce il livello di sicurezza nell’implementazione. Questo sistema consente di realizzare anche facciate con sporgenze ridotte nel punto inferiore e contribuisce alla ventilazione sicura del sistema.
